Controller

Módosítva ekkor Wed, Ápr 23 ekkor: 2:09 DU

A Chameleon Controller adja az okosotthon szívét és agyát. A Controlleren megtalálható:

  • 6 x 10A relé kimenet
  • 2 analóg bemenet
  • 7 digitális bemenet
  • RS-232 port
  • LAN port
  • LS-busz port
  • 2 Wiegand port
  • CAN port

Nézzük sorban, hogy melyik része hogyan konfigurálható.


Digitális bemenetek (NO/NC)

Minden portról azonnal visszajelzést kapunk a sorában lévő kis ikonról. Alap állapotban egy kis szürke pipa jelenik meg, megnyomott állapotban pedig ez kékre vált.


Egy NO/NC portra kattintva a következő beállítási lehetőségeink vannak:


General beállítások


  • Icon” - A mobilapplikáción megjelenő ikont lehet itt kiválasztani.
  • Name” - Az adott érzekelő/nyomógomb elnevezése.
  • Location” - A helyiség ahol az érzékelő/nyomógomb van.
  • Type” - Itt lehet beállítani, hogy milyen eszköz van bekötve.
  • Category” - Itt lehet beállítani, hogy milyen kategóriába tartozik az adott eszköz. Például Device-nál meg lett adva, hogy Motion sensor, akkor itt érdmes Safety and Security kategóriát beállítani.
  • "Hidden" - Ha ez be van kapcsolva az adott relé nem fog látszani mobilalkalmazásban. Ezt érdemes bekapcsolni olyan esetekben, amikor egy relé vezérlése automatikából történik és nem lenne jó ha abba kézzel belenyúlnának.

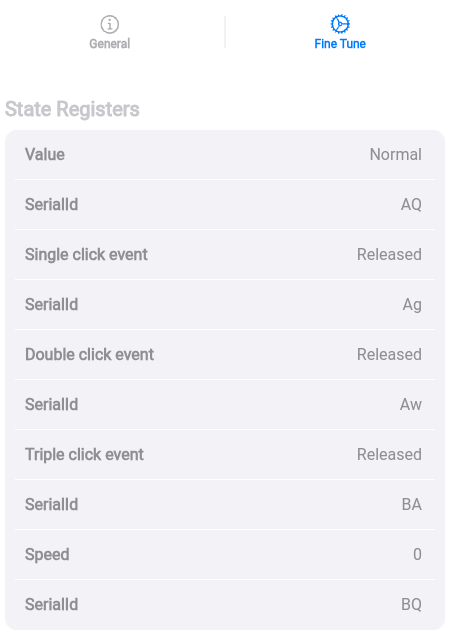

Fine Tune beálítások


  • Value” - Az adott állapotott jelzi. Normal, vagy Alarm.
  • SerialId” - A rendszer által véletlenszerűen generált egyedi azonosítókód, ami a “Value” értékhez tartozik. Minden kimenetnek és bemenetnek egyedi. Fontos a kis- és nagybetű közötti különbség. Másik rendszerrel való integrálódás során ezekre az egyedi azonosítókra lehet hivatkozni.
  • Single click event" - Egy kattintás visszajelzése.
  • "SerialId” - Egy kattintás hatására elküldött üzenet.
  • Double click event" - Dupla kattintás visszajelzése.
  • SerialId” - Dupla kattintás hatására elküldött üzenet.
  • Triple click event" - Tripla kattintás visszajelzése.
  • SerialId” - Tripla kattintás hatására elküldött üzenet.
  • Speed” - Abban az esetben, ha a “Function” “ImpCounter”-re van állítva, akkor a rendszer itt frissíti azt az értéket, amit az ImpMultiplier segítségével kap.
  • SerialId” - A rendszer által véletlenszerűen generált egyedi azonosítókód, ami a “Speed” értékhez tartozik. Minden kimenetnek és bemenetnek egyedi. Fontos a kis- és nagybetű közötti különbség. Másik rendszerrel való integrálódás során ezekre az egyedi azonosítókra lehet hivatkozni.
  • Function” - Itt lehet beállítani, hogy az eszköz Normally Open, vagy Normally Close alapból. Így az állapotváltozás értelmezése is megfordítható. Ezen felül használható impulzus számlálásra is, valamint teljesen kikapcsolható a bemenet.
  • ImpMultiplier” - ImpCounter esetén egy szorzó tényező, amivel a Speed-et kapjuk. Pl. egy impulzusos szélmérő esetén az adatlapjáról kell megnézni a megfelelő szorzót, amivel az impulzus gyakoriságból a km/h-ban mért szélsebességet kapjuk.
  • Click timeout (ms)” - Az az idő, amin belül ha kettőt (hármat) kattintunk, akkor dupla (tripla) klikknek számít. Ha ennél hosszabb idő telik el két bemeneti aktivitás közt, akkor single click eseményekként fogja kezelni a rendszer.
  • "Custom Unit" - Itt megadhatjuk a mértékegységet ha például ImpCounter módban használjuk a bemenetet. Impulzusos szélmérő esetében pl: km/h, m/s
  • "Decimals" - Megadhatjuk, hogy hány tizedesjegy pontossággal mutassa az értéket a rendszer.
  • "Select Slave Ports" - Itt kiválaszthatjuk, hogy a kimenet melyik másik kimenettel együtt kapcsoljon. Ha itt beállítunk egy másik kimenetet a beállított kimenet utánozni fogja az mastert. Figyeljünk oda, hogy ez csak egyirányú összeköttetést jelent, ha a slave kimenet értékét változtatjuk annak nem lesz hatása a masterre.


HTTP Actor

            Lehetőség van közvetlenül az inputból HTTP üzenetet küldeni. Ez ugyanúgy működik mint a virtuális NO/NC             esetében, azzal a különbséggel, hogy itt portonként tudunk külön authentikációt beállítani.

  • Authentication Type: Authentikációs típus. 3 féle lehet, authentikáció nélkül, HTTP Base authentikáció és HTTP headers authentikáció.
  • Username: Ha Base authentikációt választottunk, ide kell írni a felhasználónevet.
  • Password: Ha Base authentikációt választottunk, ide kell írni a jelszót.
  • HTTP Headers: Ha Headers authentikációt választottunk, ide kell írni a fejléc tartalmát.
  • HTTP method: Kiválaszthatjuk, hogy az NONC mit csináljon a HTTP üzenettel.
  • HTTP on url: Az NONC bekapcsolásakor kiküldött HTTP üzenet címzettje.
  • HTTP off url Az NONC kikapcsolásakor kiküldött HTTP üzenet címzettje.
  • HTTP send message:  Az NONC kapcsolásakor kiküldött HTTP üzenet tartalma.



Relék (Relays)

Minden relé állapotát külön láthatjuk ezen a képernyőn és az állapotukat is tudjuk változtatni innen. A kis kapcsoló mutatja, hogy épp be van-e kapcsolva a kimenet (kék) vagy nincs (szürke).


Egy Relay portra kattintva a következő beállítási lehetőségeink vannak:


General beállítások

  • Icon” - A mobilapplikáción megjelenő ikont lehet itt kiválasztani
  • Name” - A kimenet elnevezése. Például Csillár. Ez a név fog megjelenni a felhasználó mobilalkalmazásán.
  • Location” - A helyiség, ahol a kimenet kapcsol. Például Nappali. Fontos, hogy legyen a Name és Location is elnevezve, különben a mobilalkalmazásban nem fog megjelenni.
  • Type” - Itt lehet beállítani, hogy a relé mit kapcsol. Alapból a nem dimmelhető lámpa van beállítva, mert ez a leggyakoribb. Ha például fűtés kérést kapcsolunk vele, akkor a heating or cooling permission-t kell beállítani.
  • Category” - Itt lehet megadni, hogy milyen kategóriába tartozik a kapcsolt kimenet. Alapból a világítás van beállítva. Fűtés-hűtésnél Heating and Cooling-ot, riasztófunkciókkal kapcsolatos kiegészítőknél Safetí and Security kategóriát kell megadni.
  • "Hidden" - Ha ez be van kapcsolva az adott relé nem fog látszani mobilalkalmazásban. Ezt érdemes bekapcsolni olyan esetekben, amikor egy relé vezérlése automatikából történik és nem lenne jó ha abba kézzel belenyúlnának.


Fine Tune beálítások

  • "Value” - On/Off állapotba lehet átbillenteni vele a kimenetet.
  • SerialId” - A rendszer által véletlenszerűen generált egyedi azonosítókód. Minden kimenetnek és bemenetnek egyedi. Fontos a kis- és nagybetű közötti különbség. Másik rendszerrel való integrálódás során ezekre az egyedi azonosítókra lehet hivatkozni.
  • Function” - Normally open, vagy Normally closed állapotokat lehet beállítani, ha szükség van rá. Alapból Normally open-re van állítva.
  • On Protection” - Ez egyfajta védelem a relének, hogy egymás után ne lehessen túl gyorsan többször bekapcsolni, emiatt nő az eszköz élettartama is.
  • Off Protection” - Ez egyfajta védelem a relének, hogy egymás után ne lehessen túl gyorsan többször  kikapcsolni, emiatt nő az eszköz élettartama is.
  • "Slave Ports" - Itt kiválaszthatjuk, hogy a kimenet melyik másik kimenettel együtt kapcsoljon. Ha itt beállítunk egy másik kimenetet a beállított kimenet utánozni fogja az mastert. Figyeljünk oda, hogy ez csak egyirányú összeköttetést jelent, ha a slave kimenet értékét változtatjuk annak nem lesz hatása a masterre.


Távvezérlő gombok (Remote Buttons)

Minden reléhez tartozik egy Remote button, amivel lehet állítani a relé állapotát. Ezt úgy képzeljük el, mint egy kapcsolót. Ha megynomjuk a Remote buttont felkapcsol a relé, majd ha újra megnyomjuk lekapcsol. A Remote button száma mutatja meg, hogy melyik relével áll összeköttetésben. Remote button felhasználása leggyakrabban az alternatív kapcsolásoknál fordul elő. Ezen keresztül tudjuk létrehozni az összeköttetést az alternatív kapcsoló és a valós eszköz között. A jobb oldalt található gombok megnyomásával tudjuk erről a képernyőről is kapcsolni a Remote buttont.


Egy Remote button portra kattintva a következő beállítási lehetőségeink vannak:


General beállítások

  • Icon” - A megjelenő ikont lehet itt kiválasztani
  • Name” - A kimenet elnevezése. Például Konyhasziget RB. Ez a név fog megjelenni amikor hozzá akarjuk adni például egy alternatív kapcsoláshoz.
  • Location” - A helyiség, ahol a kimenet kapcsol. Például Konyha. Fontos, hogy ne legyen a Name és Location is egyforma egy másik eszközzel, ilyenkor nem enged menteni a rendszer.
  • Type” - Itt lehet beállítani, hogy a Remote button milyen típusú. Alapból a Button van beállítva, mert ez a leggyakoribb.
  • Category” - Itt lehet megadni, hogy milyen kategóriába tartozik a kapcsolt kimenet. Alapból a világítás van beállítva. Árnyékolásnál például a Window covering-et, riasztófunkciókkal kapcsolatos kiegészítőknél Safety and Security kategóriát kell megadni.
  • "Hidden" - Ha ez be van kapcsolva az adott Remote button nem fog látszani mobilalkalmazásban. Ezt érdemes bekapcsolni olyan esetekben, amikor egy relé vezérlése automatikából történik és nem lenne jó ha abba kézzel belenyúlnának.


Fine Tune beálítások

  • "Value” - On/Off állapotba lehet átbillenteni vele a kimenetet.
  • SerialId” - A rendszer által véletlenszerűen generált egyedi azonosítókód. Minden kimenetnek és bemenetnek egyedi. Fontos a kis- és nagybetű közötti különbség. Másik rendszerrel való integrálódás során ezekre az egyedi azonosítókra lehet hivatkozni.
  • "Slave Ports" - Itt kiválaszthatjuk, hogy a kimenet melyik másik kimenettel együtt kapcsoljon. Ha itt beállítunk egy másik kimenetet a beállított kimenet utánozni fogja a mastert. Figyeljünk oda, hogy ez csak egyirányú összeköttetést jelent, ha a slave kimenet értékét változtatjuk annak nem lesz hatása a masterre.
  • "Associated Devices" - Ide köthetjük be másik eszközök Remote buttonjait, ha azt szeretnénk, hogy erre a 'gombnyomásra' azok is kapcsoljanak.


0-10V analóg bemenetek (Voltage of 0..10V)

A Controlleren található 2 darab analóg bemenet is. Ezek a portok 0-10V-ot várnak. Lehet használni például 0-10V-os hőmérőhöz, vagy 0-10V-os fényérzékelőhöz. A kártya jobb szélén látszódik a jelenleg mért érték tájékoztató jelleggel.


Egy analóg bemenet portra kattintva a következő beállítási lehetőségeink vannak:


General beállítások

  • “Icon” - A mobilapplikáción megjelenő ikont lehet itt kiválasztani.
  • “Location” - Itt lehet megadni, hogy melyik helyiségben valósult meg mérés
  • “Type” - Megadható, hogy milyen célú szenzor van rákötve. (hőmérés, fény mérés, stb)
  • “Category” - Milyen kategóriában látszódjon a mobilappban.
  • "Hidden" - Ha ez be van kapcsolva az adott eszköz nem fog látszani mobilalkalmazásban. Ezt érdemes bekapcsolni olyan esetekben, amikor egy eszköz vezérlése automatikából történik és nem lenne jó ha abba kézzel belenyúlnának.

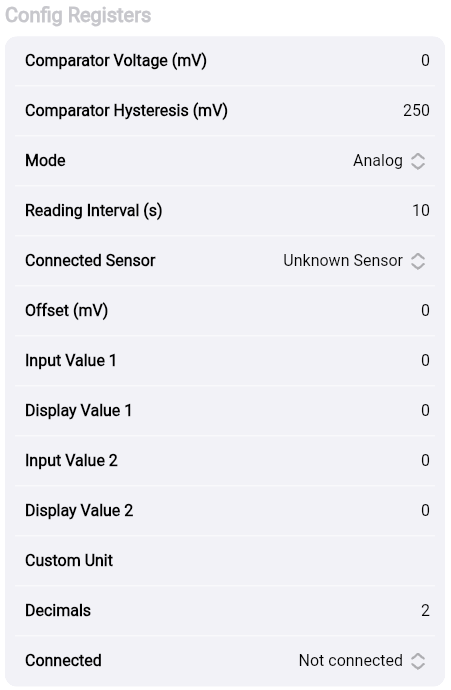

Fine Tune beálítások

  • “Value” - Itt található meg, hogy mekkora feszültséget mér a bemeneten az eszköz mV-ban kifejezve.
  • “SerialId” - A rendszer által véletlenszerűen generált egyedi azonosítókód. Minden kimenetnek és bemenetnek egyedi. Fontos a kis- és nagybetű közötti különbség. Másik rendszerrel való integrálódás során ezekre az egyedi azonosítókra lehet hivatkozni.
  • “Comparator Voltage (mV)” - A digitális komparálási érték.
    “Comparator Hysteresis (mV)” - A digitális komparálás hiszterézise. Ennek a segítségével lehet “hazárd mentesíteni” a comparátort. Legalább ekkora változásnak kell történnie a komparálási értékhez képest, hogy állapot változás történjen.
  • “Mode” - Kiválasztható, hogy a bemenetet analóg módon, vagy digitális módon szeretnénk kezelni. Analóg esetben a mért érték kerül visszaadásra, digitális érték esetén pedig megadható egy érték, ami fölött aktív és ami alatt inaktív az állapot.
  • “Reading Interval (s)” - Mekkora időközönként történjen mérés.
  • “Connected Sensor” - Ha hőmérő szenzort csatlakoztatunk, akkor néhány típus karakterisztikája alapértelmezetten megtalálható a rendszerben.
  • “Offset (mV)” - Mennyit adjunk manuálisan a mért értékhez.
    A következő 4 érték egybe tartozik. Át lehet skálázni a 0-10V tartományt megjelenítés szinten. Vegyünk egy olyan hőmérőt, ami 0-10V feszültséget ad vissza és -20 °C, +40 °C között mér. Ebben az esetben Input value: 0, Display value 1: -20, Input value 2: 10, Display value 2: 40.
  • “Input Value 1” - Alsó értékhez tartozó mért érték.
  • “Display Value 1” - Alsó értékhez tartozó megjelenített érték.
  • “Input Value 2” - Felső értékhez tartozó mért érték.
  • “Display Value 2” - Felső értékhez tartozó megjelenített érték.
  • "Custom Unit" - Itt megadhatjuk a mértékegységet ha például hőmérőt kötünk a bemenetre akkor °C .
  • "Decimals" - Megadhatjuk, hogy hány tizedesjegy pontossággal mutassa az értéket a rendszer.
  • “Connected” - Engedélyezett-e a bemenet
  • "Slave Ports" - Itt kiválaszthatjuk, hogy a bemenet melyik másik bemenet értékét másolja. Ha itt beállítunk egy másik bemenetet a beállított bemenet utánozni fogja a mastert. Figyeljünk oda, hogy ez csak egyirányú összeköttetést jelent, ha a slave bemenet értékét változtatjuk annak nem lesz hatása a masterre.

Wiegand

A Controlleren található 7 digitális bemenetből az első 4-et lehet Wiegand bemenetként is használni. Ilyenkor:

  • DIN1 = W1H
  • DIN2 = W1L
  • DIN3 = W2H
  • DIN4 = W2L

Konfigurációs szempontból a Controller utolsó eszközeiként találjuk a Wiegand portokat.

 Ez a protokoll lehetővé teszi a biztonság beléptetőrendszerek integrálását a rendszerhez, mint például egy számkód vagy ujjlenyomat olvasó.


Egy Wiegand bemenet portra kattintva a következő beállítási lehetőségeink vannak:


General beállítások

  • Security Device” - Itt lehet kiválasztani, hogy melyik, már felkonfigurált biztonsági eszköz tartozik ehhez a porthoz.
  • “Connected” - Ha Not Connected-re állítjuk ideiglenesen le tudjuk tiltani a működését az eszköz törlése nélkül.


Ennél az eszköznél nincsenek Fine Tune beállítások. A Security Device beállításait a Security -> Security Devices menüpontban lehet elvégezni.
