Társasház Hálózati Követelmények

Bevezetés

 A társasházi hálózat kialakítását úgy kell megtervezni, hogy a rendszer működéséhez szükséges internetes és belső hálózati kommunikáció biztosított legyen. Amennyiben a hálózat korlátozott kimenő vagy VLAN-szabályokat alkalmaz, az alábbi domainek, portok, protokollok és belső hálózati kapcsolatok elérését biztosítani kell.

1. Alapvető hálózati követelmények

• Minden lakás külön VLAN-ban működjön.
• A lakásvezérlő és a hozzá tartozó beltéri kijelző azonos VLAN-ban legyen.
• A beltéri kijelzők számára PoE csatlakozás biztosítása szükséges.
• Kimenő internetes portok: TCP 443, TCP 80, UDP 53, UDP/TCP 3478, TCP 8884, UDP/TCP 20000–40000.
• Belső szolgáltatások: DHCP, DNS, NTP, TCP 5000 controller API kommunikációhoz.

1.1 Fix IP Címek

Az alábbi eszközök IP címét fix IP címmel kell ellátni DHCP-n.

• Közös területi, központi vezérlő
• Access Controller (Beléptetés vezérlő, ha külön van)
• Hőközponti vezérlő
• Egyéb, közös vezérlők, amelyek a társasház közös területével kapcsolatos funkciókat látnak el
• Kaputelefon kültéri eszközök

2. VLAN és forgalmi szabályok

A rendszer alapértelmezett kialakítása szerint minden lakás külön VLAN-ban működik. A központi rendszerek (KPI controller, hőközponti controller, SIP infrastruktúra, kaputelefonos szerverek stb.) külön központi VLAN-ban helyezkednek el.

• Lakás VLAN → Lakás VLAN kommunikáció tiltott.
• Központi VLAN → Lakás VLAN kommunikáció engedélyezett.
• Lakás VLAN → szükséges központi szolgáltatások kommunikáció engedélyezett.
• Minden egyéb inter-VLAN forgalom alapértelmezetten tiltott.



  Kimenő internetes domainek



Az alábbi domainnevek felé irányuló kimenő kapcsolatokat engedélyezni kell. Az IP-címek idővel változhatnak, ezért DNS- vagy domainnév-alapú szűrés alkalmazása javasolt.

• cloud.chameleon-smarthome.com
• condo.up.homes
• ca.condo.up.homes
• eu.condo.up.homes
• cloud.tap.chameleon-smarthome.com
• cloud.tun.chameleon-smarthome.com



2.2 Kaputelefonos szolgáltatások

webrtc.chameleon.sh

Belső hálózaton elérendő központi szolgáltatások

• Központi Controller
• SIP Server (Grandstream, vagy Központi Controller, ha nincs külön Grandstream)
• Access Controller (Beléptetés vezérlő, ha külön van)
• Hőközponti Controller

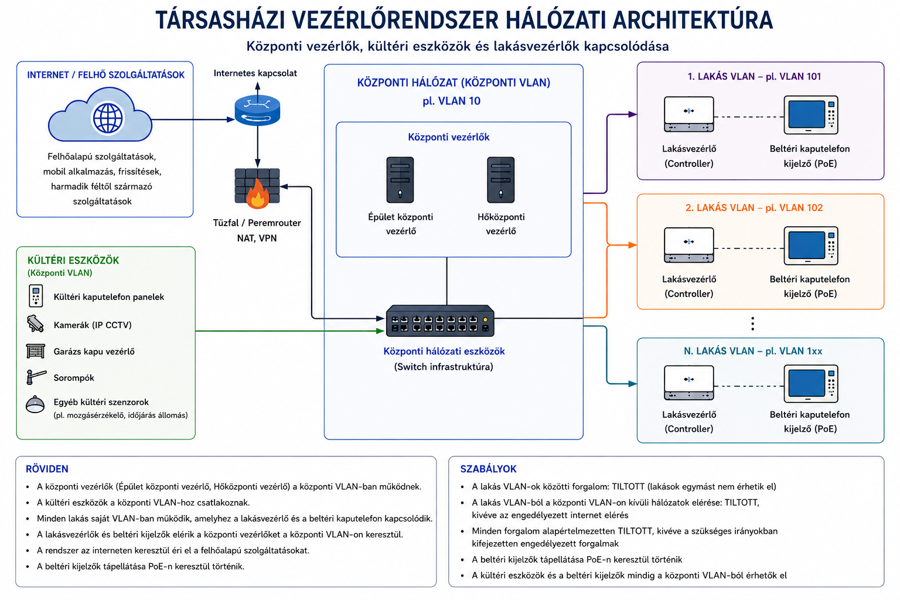

3. Ábrás összefoglalás
